電解法次氯酸鈉發生器，顧名思義，需要電解產生次氯酸鈉溶液，設備在制取過程中，是需要將稀鹽水通過電解槽電解產生的。那么，電解槽的結構有哪幾種呢？
目前，市面上有2種，一種是板的，一種是管式的。
1、大功率的次氯酸鈉發生器，一般采用的是板式的，一個電解槽內設置數個電解單元，構成簡單，減少電極間的鏈接母線，節省接觸電耗。電解槽采用垂直鈦電極組，其電極結構設計能快速有效去除每個電解槽中的氫氣，有效的防止氫氣產生過程氣泡增大，減少電極表面氫氣附著增大電阻率而造成溶液濃度波動。這是為什么要采用板式電極結構的原因。

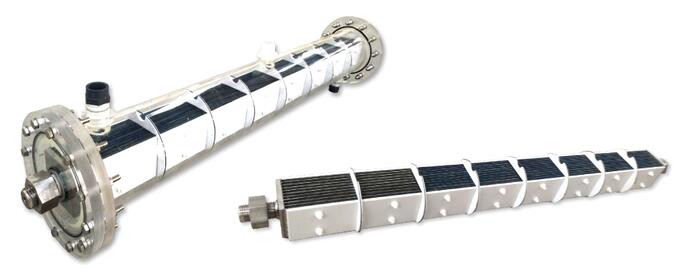

大功率次氯酸鈉發生器的電解槽展示：

2、 一體簡易式的次氯酸鈉消毒設備采用的是立式同心管結構下沉。因為是小型的，考慮到設備外殼大小、產量大小，會優先選用這種。消毒效果也是可以的。

立式同心管結構電極下沉：
